smart4grid - eine Edge-Hardware, modulare Applikationen

Ein leistungsfähiges Edge-Gerät
Durch smart4grid besteht innerhalb einer Ortsnetzstation oder für Mittelspannungsabgänge von Umspannanlagen nur ein einziges System (Edge-Gerät). Dadurch entsteht weniger Aufwand bei Installation, Konfiguration, Updatemanagement und Wartung.
  • Etablierte High-End-Messhardware als echtzeitfähige Multi-Prozessor-Architektur
  • Robuste und weltweit bewährte Systeme
  • Hohe Leistungsreserven
Modulare Applikationen
Die Flexibilität, bei bestehender Hardwareinstallation modulare Applikationen nach Bedarf zu aktivieren und nachzuladen, ermöglicht die schrittweise Realisierung eines Smart Grids.
  • Durch Monitoring und Zustandsberechnung werden Netze smart-grid-ready.
  • Nach Bedarf kann der Funktionsumfang schrittweise erweitert werden, ohne die Hardware auszutauschen.
  • Applikationen können nach Bedarf weiterentwickelt und nachgeladen werden.
  • Umfangreiche Applikationen: Monitoring, Netzzustandsschätzung, Schutz und Fehlerrichtungserkennung, Spannungsregelung, Koordinierung von Leistungsflüssen und Netzbelastungen.
Einfache Systemintegration
Der integrierte Konfigurationsprozess von smart4grid auf Basis der Datenmodellierung gemäß IEC 61850‑6 ermöglicht ein schnittstellenfreies Engineering durch Nutzung existierender Engineeringwerkzeuge.
  • Planung, Inbetriebnahme und Betrieb anhand einer durchgängigen, einheitlichen Systembeschreibung werden Realität.
  • Systemintegration mit zentralen SCADA-/Cloud-Plattformen über kunden- und branchenübliche Kommunikationsprotokolle IEC 61850-8-1, IEC 60870-5-104, Modbus RTU/TCP, MQTT.

smart4grid - Flexibel und modular erweiterbare Applikationen

Monitoring
  • Echtzeitdatenerfassung von Strom- und Spannungsmesswerten in Mittel- und Niederspannungsnetzen
  • Fernsteuerung und Überwachung für die Netzführung (SCADA und zentrale Cloud-Systeme)
  • Power-Quality-Analyse
Netzzustandsschätzung
  • Dezentrale Netzzustandsüberwachung mit Leistungsflussberechnung und State Estimation
Schutz und Fehlerrichtungserkennung
  • Fehlererkennung und Fehlerrichtungsanzeige mit integriertem Fehlerlokalisationsalgorithmus (mittels Netzsegmentierung)
  • Digitale Schutzfunktionen (Überstromzeitschutz, Differenzialschutz, Distanzschutz)
Spannungsregelung
  • Einfache Spannungsregelungsalgorithmen
  • Koordinierte Spannungsregelung
  • Steuerung stufbarer Ortsnetztransformatoren (rONT)
Koordinierung von Leistungsflüssen und Netzbelastungen
  • Engpassmanagement gemäß §14a
  • Modellprädiktive Regelung mit Engpassprädiktion

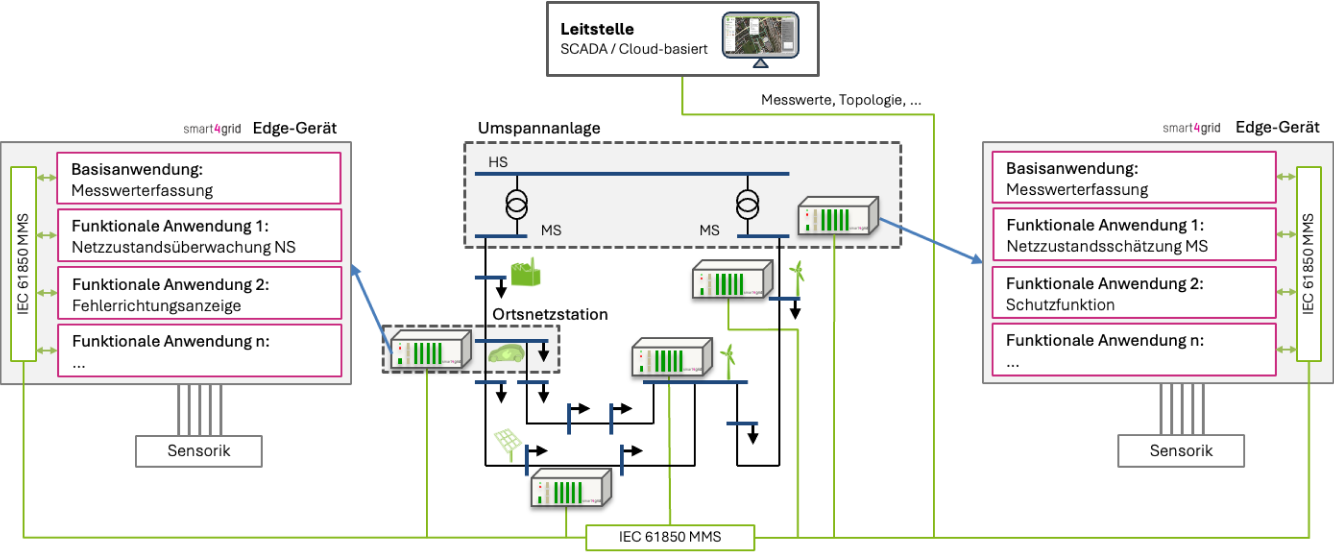

smart4grid - Systemkonfiguration im Netz

App screenshot
Ortsnetzstation diagram

smart4grid

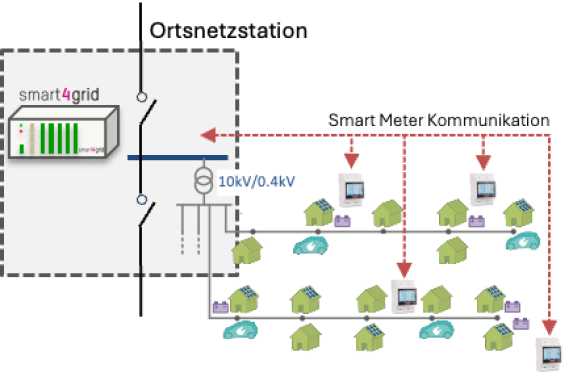

in einer Ortsnetzstation

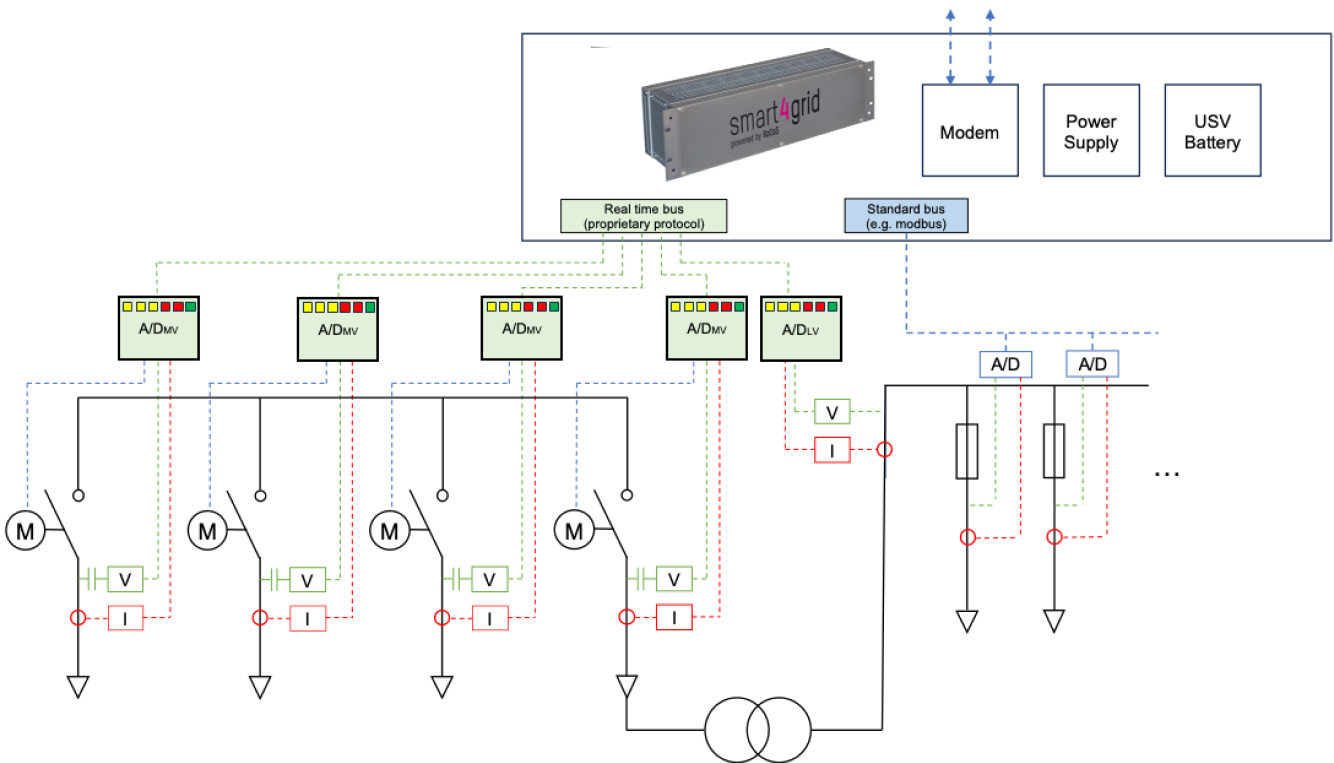

smart4grid Edge-Gerät mit abgesetzt platzierbaren A/D-Wandlern zur flexiblen Anbindung marktüblicher Messwandler

Spezifikationsdiagramm

Download:smart4grid-Spezifikation
